Estes dias estávamos realizando a concretagem de uma fundação em estacas barrete. Apesar de a sondagem do terreno não indicar presença significativa de rocha, estamos encontrando dificuldades para atingir a cota prevista em projeto.
Esse tipo de situação impacta diretamente a execução da fundação, pois além de dificultar a escavação, reduz a profundidade efetiva das estacas e, consequentemente, sua capacidade de carga.
Quando a estaca não alcança a cota dimensionada pelo projetista, torna-se necessário executar reforços estruturais, normalmente com estacas raiz, para complementar a capacidade de suporte do bloco.
Ou seja, além do desafio técnico durante a execução, existe também impacto financeiro, já que a necessidade de reforços gera aumento de custos, maior prazo de execução e mobilização adicional de equipe e equipamentos.
5.145 tf + 345 tf + 560 tf = 6.050 tf
Aplicando o coeficiente de segurança de 1,8, a carga que o conjunto de fundações deve suportar passa a ser:
6.050×1,8=10.890 tf

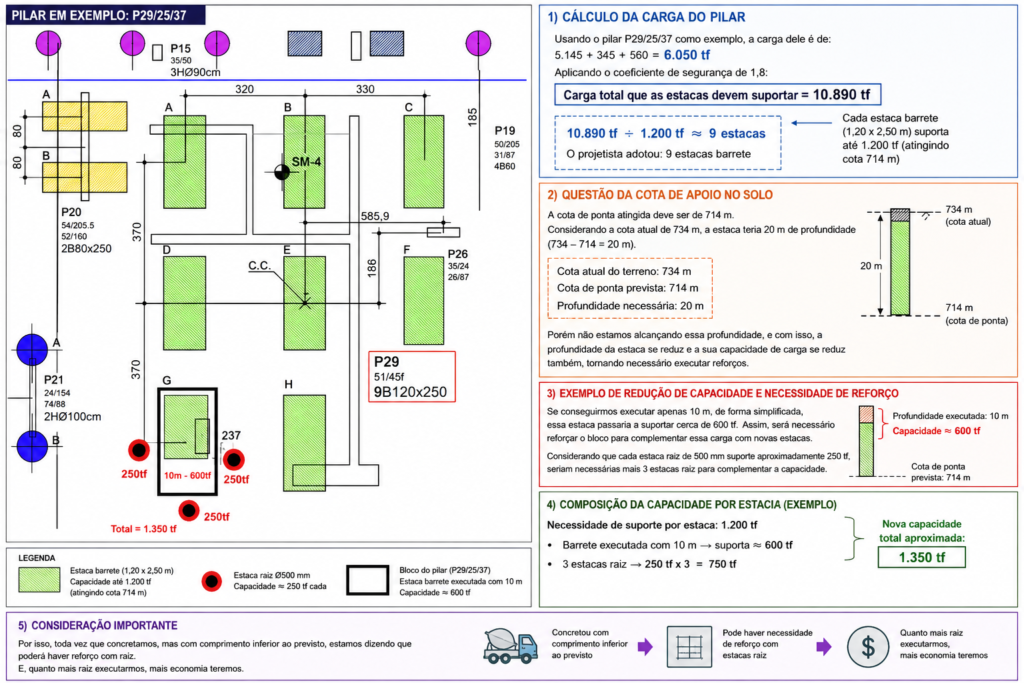

Usando o bloco do pilar P29/25/37 como exemplo, a carga total considerada no dimensionamento é:
Para este caso, o projeto adotou 9 estacas barrete, considerando que cada barrete de 1,20 m x 2,50 m possui capacidade aproximada de 1.200 tf quando executada até a cota prevista em projeto.
Assim:
10.890 tf÷1.200 tf≈9 estacas
A importância da cota de ponta
A capacidade da estaca depende diretamente da profundidade atingida e da camada de apoio prevista no projeto.
Neste exemplo:
- Cota atual do terreno: 734 m
- Cota de ponta prevista: 714 m
Logo, a profundidade necessária seria:
734−714=20 m
Quando essa profundidade não é atingida, a capacidade de carga da estaca reduz significativamente.
O que acontece quando a estaca não alcança a profundidade prevista?
De forma simplificada, se uma estaca projetada para suportar 1.200 tf for executada com apenas 10 m de profundidade, sua capacidade pode cair para aproximadamente 600 tf.
Nessa situação, torna-se necessário executar reforços com estacas raiz para complementar a carga do bloco.
Exemplo de reforço com estacas raiz
Considerando:
- 1 estaca barrete executada com 10 m → capacidade aproximada de 600 tf
- Cada estaca raiz Ø500 mm → capacidade aproximada de 250 tf
Teríamos:
600+(3×250)=1.350 tf
Ou seja, com a execução de 3 estacas raiz, a capacidade total aproximada passaria para 1.350 tf, atendendo novamente à necessidade estrutural do bloco.
Conclusão
Por isso, sempre que uma estaca é concretada com comprimento inferior ao previsto em projeto, existe a possibilidade de necessidade de reforço com estacas raiz.
Em muitos casos, a solução de reforço pode representar uma alternativa técnica e economicamente viável para adequar a capacidade de carga da fundação sem necessidade de reexecução completa das barretes.
Além disso, quanto maior a eficiência na execução dos reforços, maior tende a ser a economia final da obra.
